Anlagendaten aus Luuta-Box auslesen

Industrie 4.0 - ein zukunftsweisendes Projekt. Um Ihr Unternehmen für dieses Projekt auszurüsten, sind automatisierte digitale Abläufe notwendig.

Wenn Geräte und Systeme miteinander kommunizieren können, ist das ein Schritt in die richtige Richtung.

Genau das ist durch die luutaBOX möglich. Die luutaBOX kann Anlagendaten auslesen und automatisch Störungsmeldungen versenden.

Dazu greift die luutaBOX auf die Zentrale der Anlage zu. Bei Störungen oder Wartungen wird automatisch im esoffice ein Servicecall angelegt (Voraussetzung: Lizenz für esHelpdesk).

Weitere Informationen zur luutaBOX finden Sie unter www.luuta.de

Vorteile der luutaBOX Integration

• Sie sehen die Störung im esoffice bevor der Kunde sich meldet und können zeitnah reagieren

• Automatischer Anlagenimport mit allen Komponenten in die Anlagenverwaltung

• Störungsdokumentation: Daten aus der luutaBOX können als Betriebsbuch genutzt werden

• Zeitersparnis: Anlagendaten brauchen nicht von Hand gepflegt werden, Wartungen können schneller durchgeführt werden.

• Keine Anlage wird bei der Wartung vergessen.

Voraussetzungen

• esoffice ab Version 11.00.xx

• esweb ab Version 11.00.xx (bereits eingerichtet)

• luutaBOX und luutaNET-Zugang

Einrichtung luutaBOX Schnittstelle

Für den Import der Anlagendaten aus der luutaBOX sind grundsätzliche Einstellungen im esoffice und esweb notwendig.

Einstellungen esoffice

Luutacode für Lieferanten eintragen

Beim Lieferanten der Anlage / Anlagenkomponenten, die mit der luutaBOX verbunden ist, ist es erforderlich im Feld Luutacode (Tabelle LIEFER) einen von der Luuta GmbH festgelegten Code für den Lieferanten einzutragen, zum Beispiel Honeywell.

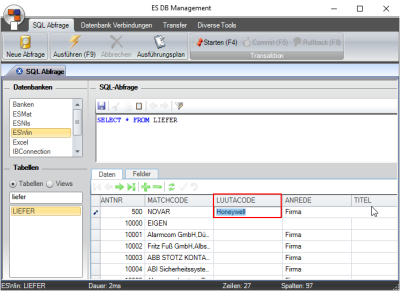

Das Feld ist nicht in dem Register der Lieferantenverwaltung zu sehen, die Eintragung erfolgt über das esdbm.

Meldertypen je Lieferanten anlegen

Für den Import von Anlagen- und Komponentendaten aus der luutaBOX / luutaNET ist es erforderlich, dass in den Artikelreferenzen Meldertypen (unter Einstellungen | Referenzen - Artikel | Artikelreferenzen | Meldertypen) definiert werden. Die einzelnen Meldertypen werden dann den Artikeln zugeordnet werden (siehe unten). Beim Import aus der luutaBOX werden den übertragenen Meldertypen dann Artikel zugeordnet und als Anlagenkomponenten angelegt.

Meldertyp einem Artikel zuordnen

Damit beim Import der Anlagendaten jeder Anlagenposition auch ein entsprechender Artikel aus dem Artikelstamm zugeordnet werden kann, ist noch eine Zuordnung der Meldertypen zu den Artikeln notwendig.

Auf dem Register Artikel | Artikel / Leistungen | Details I kann ein Meldertyp (Einstellungen | Referenzen - Artikel | Artikelreferenzen | Meldertypen) ausgewählt werden. Es können nur Meldertypen zugeordnet werden, bei denen der Lieferant / Hersteller übereinstimmen.

Einstellungen esweb

Damit der Import genutzt werden kann, ist es im esweb unter Einstellungen | Allgemein | Service - Bereich 'Anlagen' erforderlich, dass die Zugangsdaten zum luutaNET hinterlegt werden.

Benutzer-Luuta / Password-Luuta

Tragen Sie hier Ihre Zugangsdaten zum luutaNET ein, die Sie von der luuta GmbH erhalten haben.

Anlagendaten importieren

Sind die Einstellungen im esweb und esoffice vorgenommen worden, können die Anlagendaten über das esweb importiert werden.

Öffnen Sie die gewünschte Anlage im esweb unter Anlagenverwaltung | Anlagen.

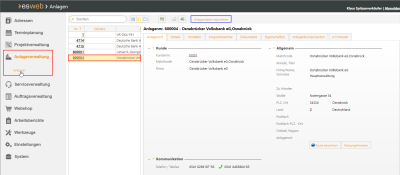

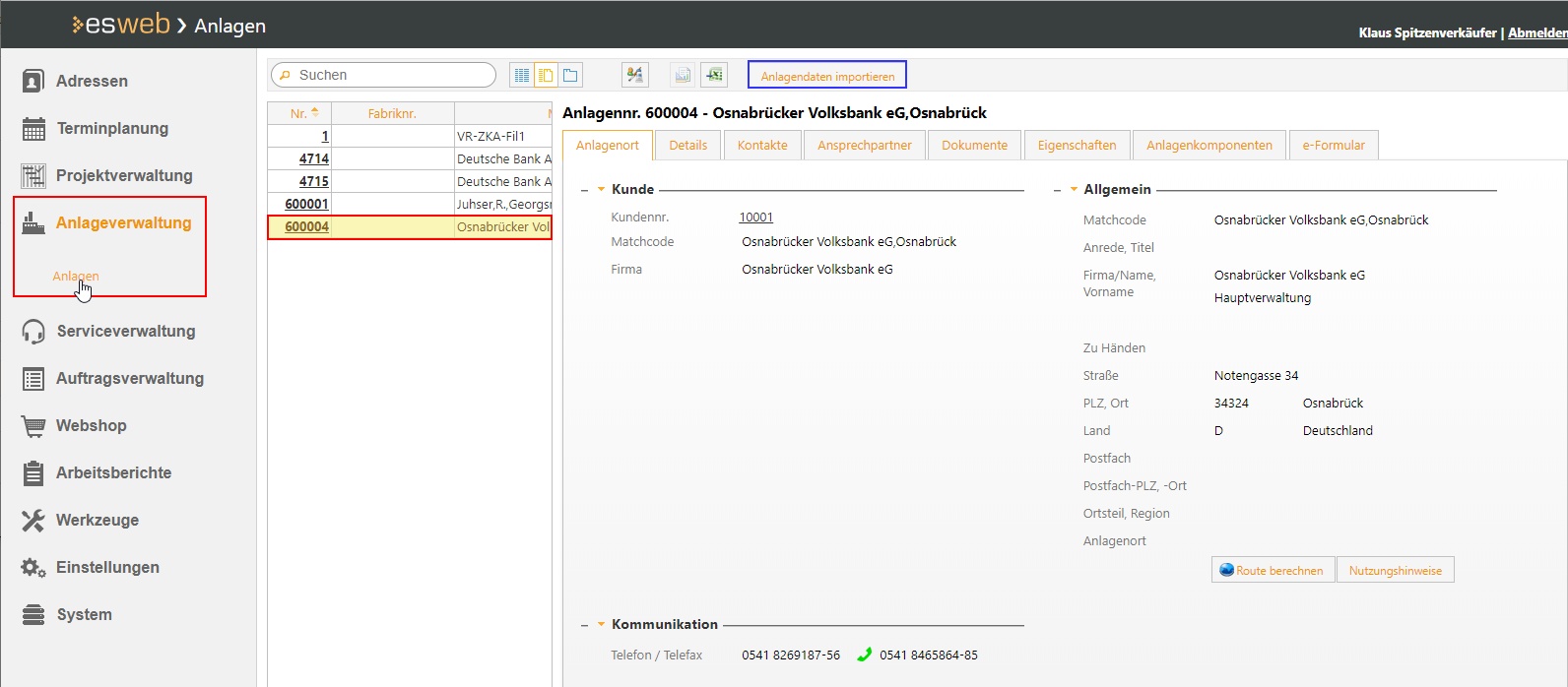

Klicken Sie oberhalb der Register auf die Schaltfläche Anlagendaten importieren.

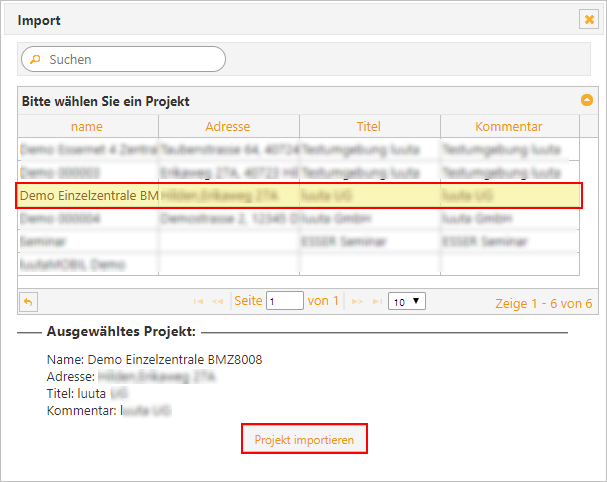

Das Fenster Import wird geöffnet, in dem die im luutaNET verfügbaren Projekte aufgelistet werden.

Bei der Auswahl eines Projektes werden unterhalb der Liste noch Detailinformationen angezeigt.

Klicken Sie nun auf die Schaltfläche Projekt importieren um die Anlagendaten des ausgewählten Projektes einzulesen.

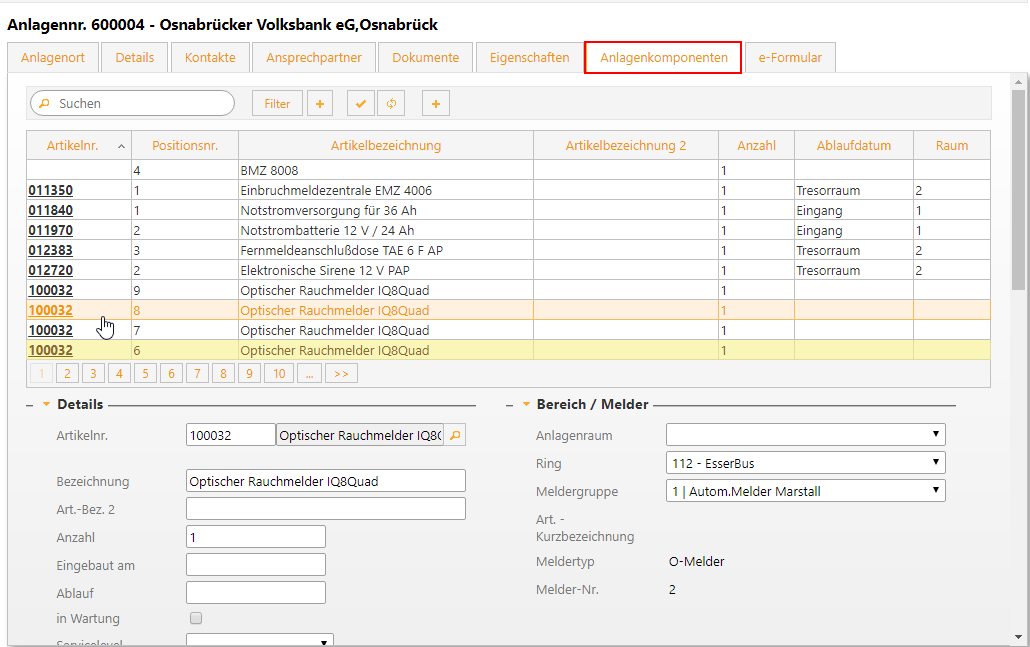

Nach dem Importvorgang finden Sie die importierten Daten im esweb unter Anlagenkomponenten (Anlagenverwaltung | Anlagen).

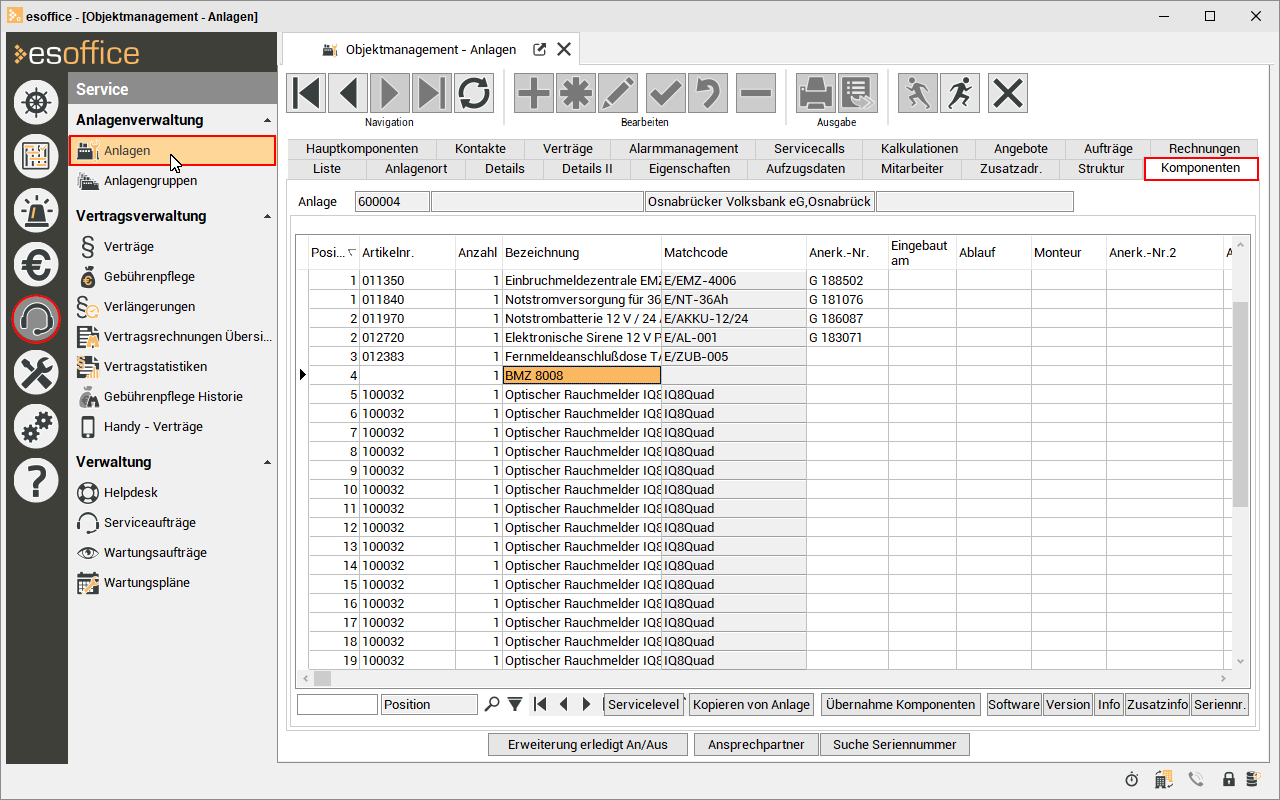

Im esoffice finden Sie die Anlagenkomponenten unter Service | Anlagen | Komponenten.

Über die Schaltflächen Software, Version, Info, Zusatzinfo und Seriennr. können weitere Informationen zu den einzelnen Komponenten angezeigt werden, sofern diese aus der Anlage übertragen wurden.

Anlagenstruktur

Die Struktur der eingelesenen Anlage / luuta Projekt finden Sie unter Service | Anlagen | Struktur Komponenten.

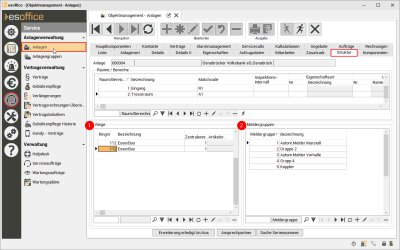

Es werden die Ringe (1) inklusive der zugeordneten Zentrale und die Meldergruppen (2) angezeigt.

Details zum luuta Anlagendaten-Import

Beim Import wird die Luuta-ID des Projektes in der Anlage gesetzt.

Zentralen

Für alle aktiven Zentralen werden Anlagenpositionen (Tabelle ANLGPOS) angelegt es werden folgende Daten gefüllt:

Artikelbezeichnung1

Typ der Zentrale

LuutaId

Identifikationsnummer (ID) der Zentrale

ZentralenNr

Zentralennummer

Software

Software Version der Zentrale

Anzahl

Die Anzahl ist immer eins (1).

Ringe

Es werden alle aktiven Ringe der aktiven Zentralen in die Tabelle AnlgRing importiert:

LuutaIdNr

Identifikationsnummer (ID) des Rings

AnlgPosIdNrZent

Die eindeutige Anlagenpositionsnummer der Zentrale (ANLGPOS.AnlgPosIdNr)

RingNr

Die Ringnummer

Bezeichnung

Bezeichnung des Rings

Meldergruppen

Es werden alle Meldergruppen importiert.

Die Nummern aus der Liste der Melder und die zugehörige Bezeichnung der Meldergruppen werden aus der Bezeichnung der Melder ausgelesen.

Melder

Es werden alle aktiven Melder der aktiven Ringe in die Anlagenpositionen (Komponenten) importiert:

Anzahl

Die Anzahl ist immer eins (1)

LuutaIdNr

Identifikationsnummer (ID) des Melders

MelderGruppenNr

Meldergruppennummer

MelderNr

Melder Nummer

KurzCode

Wird über die Melderart ermittelt, die in den Artikelkurzcodes (Einstellungen | Referenzen - Artikel | Artikelreferenzen | Artikelkurzcodes) unter LuutaCode hinterlegt ist

MelderTypNr

Wird über den Meldertyp ermittelt, der in der Meldertyp Tabelle unter LuutaIdNr gespeichert ist. Zusätzlich ist es erforderlich, dass die Herstellerlieferantennummer mit der Lieferantennummer übereinstimmt, bei welcher der Hersteller / Lieferant als LuutaCode hinterlegt ist.

Artikelnr / Artikelbez1 / Artikelbez2

Wird gefüllt, wenn ein MelderTyp (Einstellungen | Referenzen - Artikel | Artikelreferenzen | Meldertypen) über die MelderTypnr im Artikel bestimmt werden konnte.

Software

Die Softwareversion des Melders

Info

Folgende Informationen werden eingetragen:

• Betriebsstunden

• Voralarme

• Alarme

• Verschmutzung

• Produktionsdatum

• Trenner vorhanden

• Extern Ausgang vorhanden

• letzter Zugriff

• Kurzadresse

RingIdNr

Die Zuordnung zu einem entsprechenden Ring

Erneuter Import eines luuta Projekts

Wenn die Daten erneut importiert werden, werden nicht mehr aktive Komponente gelöscht und neue aktive Komponente werden hinzugefügt. Bereits vorhandene aktive Komponenten werden aktualisiert.

Importierte Anlagendaten löschen

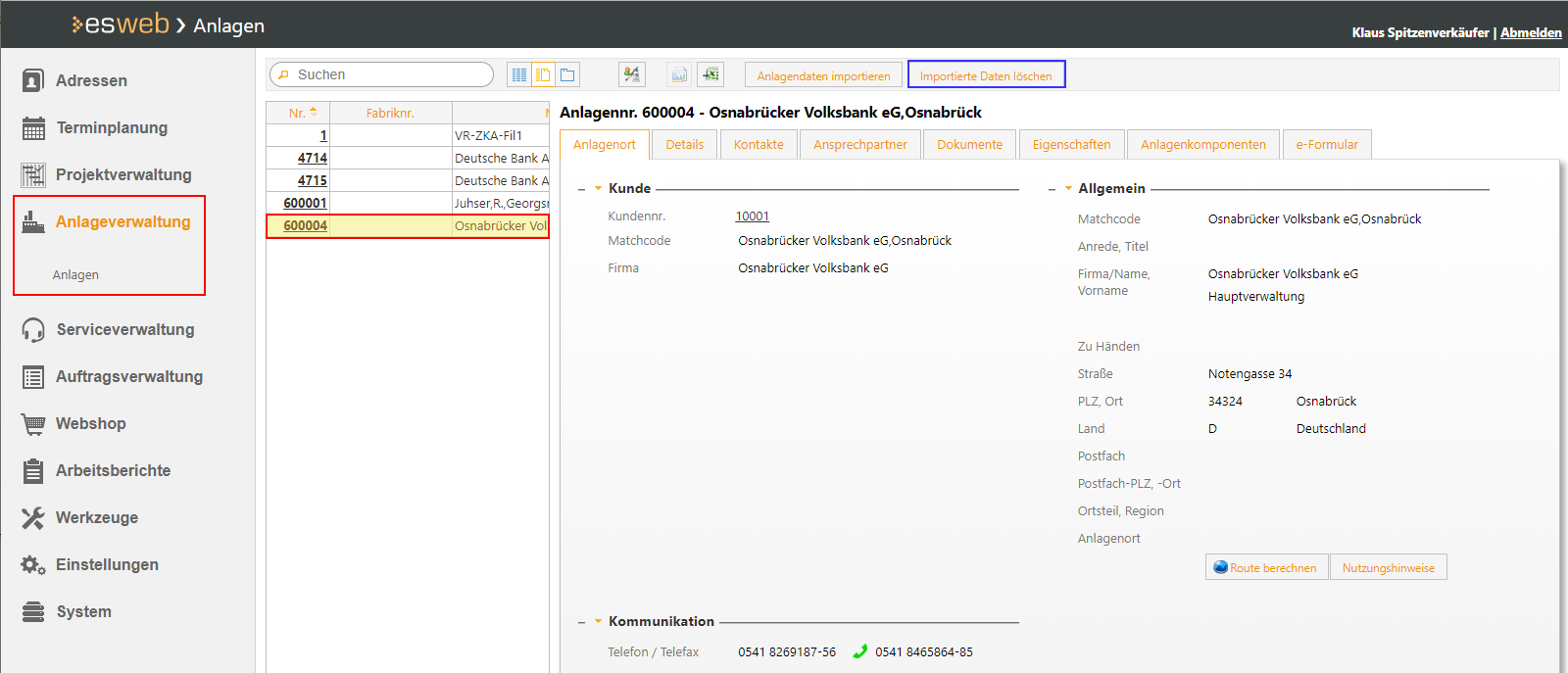

Zum Löschen von importieren Daten aus einem luuta Projekt klicken Sie auf die Schaltfläche Importierte Daten löschen (unter esweb | Anlagendaten | Anlagen).
