Meldermatrix

Die regelmäßige Wartung von Alarmanlagen ist ein zeit- und kostenintensiver Bestandteil Ihres Tagesgeschäfts. Schon lange können Sie Melder-Wartungen einfach über die eserp-Wartungsplanung organisieren und ausführen.

Doch die seitenlangen Melder-Matrix-Tapeten blieben ... bis jetzt:

Das Zettel-Chaos bei dem der Techniker jede Anlage / jeden Melder-Ring manuell dokumentiert, hat ein Ende. Mit der eFormular-Funktion in Ihrer esmobile-App oder dem esweb können Sie nun die Melderprüfliste digital ausfüllen.

In der eserp Anlagenverwaltung können Anlagen mit Ringlogik dargestellt werden können.

Vorteile der Meldermatrix

• keine unendlich langen Melder-Matrix-Ausdrucke mehr

• Informationen werden digital im System festgehalten und sind dadurch auswertbar

• der Wartungsstatus der Anlage ist transparent im System einsehbar

Siehe auch

Anlagen-Struktur mit Ringen und Meldergruppen

Service | Anlagen | Raum- / Bereichskomponenten

Voraussetzungen zur Nutzung der Meldermatrix

• eserp ab Version 1.50

• esweb ab Version 1.50

• Abgeschlossene Einrichtung und Nutzung von esmobile /esweb

• Datenbank-Benutzer (normalerweise esoadmin) benötigt die Berechtigung zum Ausführen von Prozeduren

• eFormular für die Meldermatrix mit der Möglichkeit der fortlaufenden Vervollständigung für einen Zeitraum. Dieses eFormular kann wie andere Reports auch, kundenindividuell gestaltet werden.

  Ein Basis eFormular BMA Prüfplan Melder steht über den es2000 Helpdesk als Download zur Verfügung, siehe Basis-eFormulare (Prüfplan Melder).



  Beim Anlegen des eFormulars ist die Vorgangsart Inspektionsauftrag erforderlich, außerdem ist die Aktivierung der Option Nachträglich bearbeiten? notwendig.

Beispiel zur Verwendung der Meldermatrix

Die Meldermatrix eignet sich zum Beispiel für die fortlaufende Dokumentation der Wartung / Inspektion einer Brandmeldeanlage (BMA).

Es wird davon ausgegangen, dass im Quartal bei der Inspektion / Wartung mindestens ein Melder je Übertragungsweg (Ring, Meldergruppe) geprüft wird und dass im Laufe eines Jahres alle Melder einer Brandmeldeanlage zu prüfen sind.

Vorgehensweise

• Für die zu wartende Anlage ist unter Service | Anlagen | Raum- / Bereichskomponenten der technische Aufbau durch Ringe (inklusive Zentralen), Meldergruppen und Komponenten (Melder etc.) erfasst worden.

• Für die Anlage ist unter Service | Verträge ein Vertrag angelegt worden. Dieser Vertrag beinhaltet drei Inspektionen und eine Wartung je Jahr.

• Unter Service | Inspektionsaufträge werden für den Vertrag entsprechende Inspektionsaufträge für die zu erbringenden Wartungen / Inspektionen erzeugt.

• Bei der ersten Inspektion legt der Techniker in der esmobile-App oder im esweb für den entsprechenden Inspektionsauftrag ein neues eFormular Meldermatrix an.

Je Übertragungsweg wird mindestens ein Melder geprüft und die Prüfung wird im eFormular bei dem Melder mit der Quartalsziffer (zum Beispiel 1 für das erste Quartal) und optional einer Bemerkung dokumentiert.

Dies wird bei allen für dieses Quartal zu prüfenden Meldern fortgesetzt.

Am Ende der Prüfung wird im eFormular noch das Datum der Prüfung für das Quartal eingetragen und der Techniker lässt sich das eFormular unterschreiben.

Im Hintergrund werden die Daten gespeichert und ein PDF-Prüfprotokoll wird beim Inspektionsauftrag angelegt, dies kann ggf. an den Kunden versendet werden.

Bei den folgenden Inspektionen / Wartungen legt der Techniker in der esmobile-App oder im esweb für die folgenden Inspektionsaufträge je Quartal ein neues eFormular Meldermatrix an.

Beim Öffnen des eFormulars sind die bereits geprüften Melder schreibgeschützt eingetragen, der Techniker kann also erkennen, welche Melder noch zu prüfen sind.

Die Prüfung der weiteren Melder wird im eFormular mit der Quartalsziffer (zum Beispiel 2 für das zweite Quartal) und optional einer Bemerkung dokumentiert.

Der Techniker lässt sich jede Wartung / Inspektion durch eine Unterschrift des Kunden auf dem eFormular bestätigen.

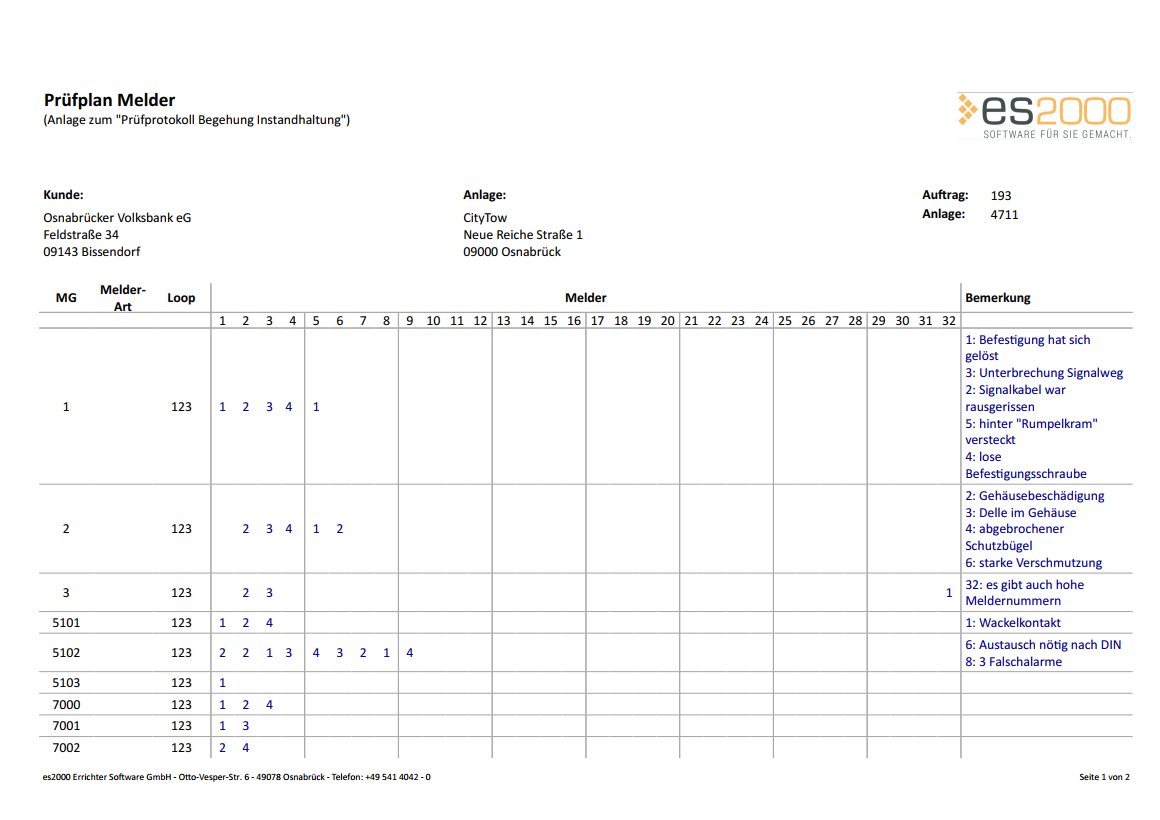

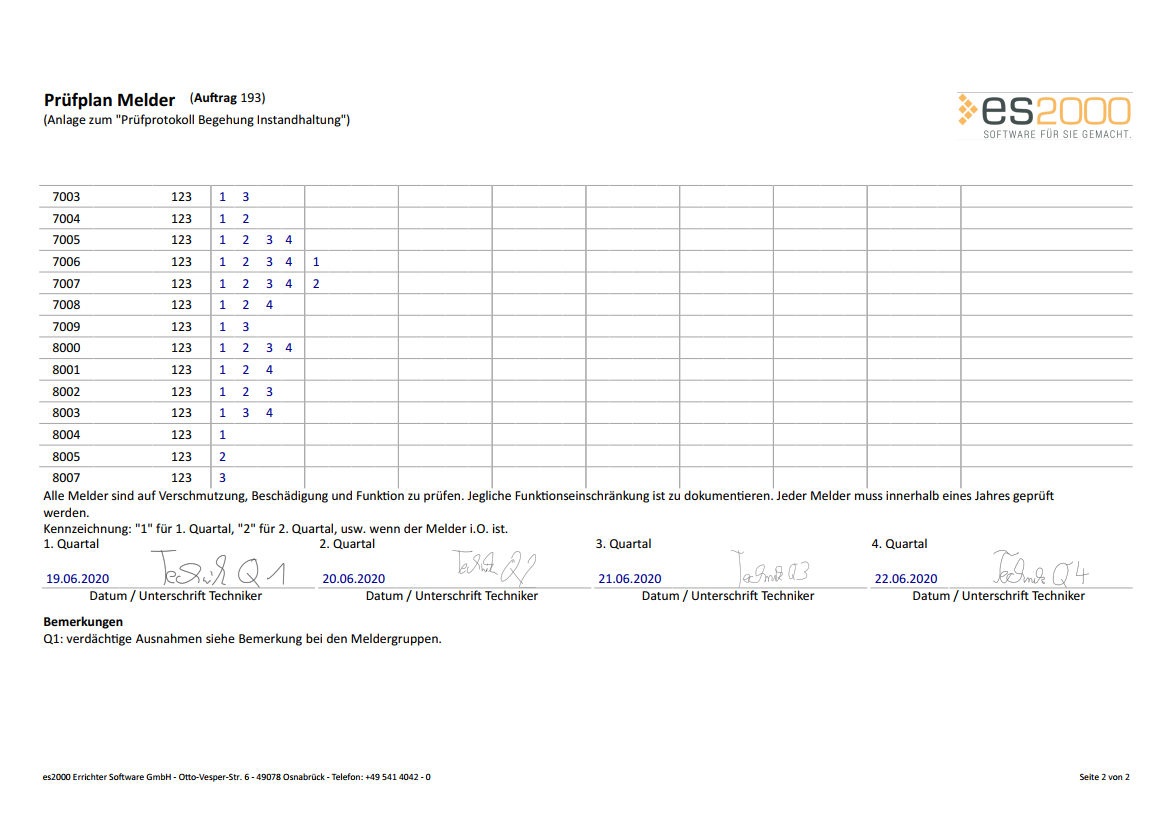

Je Quartal wird ein Prüfprotokoll erstellt, in dem auch die vorgehenden Inspektionen zu sehen sind und auch welcher Melder in welchem Quartal geprüft wurde. Im letzten Quartal wird ein Prüfprotokoll für das gesamte Jahr erstellt, in dem alle Melder mit den Prüfdaten aufgeführt sind.

Der Wartungsstand der Anlage ist so ausreichend dokumentiert und kann auch in der Zentrale zusammen mit den Prüfberichten eingesehen werden.

eFormular Meldermatrix in der esmobile-App (iOS)

Meldermatrix in der esmobile-App ausfüllen

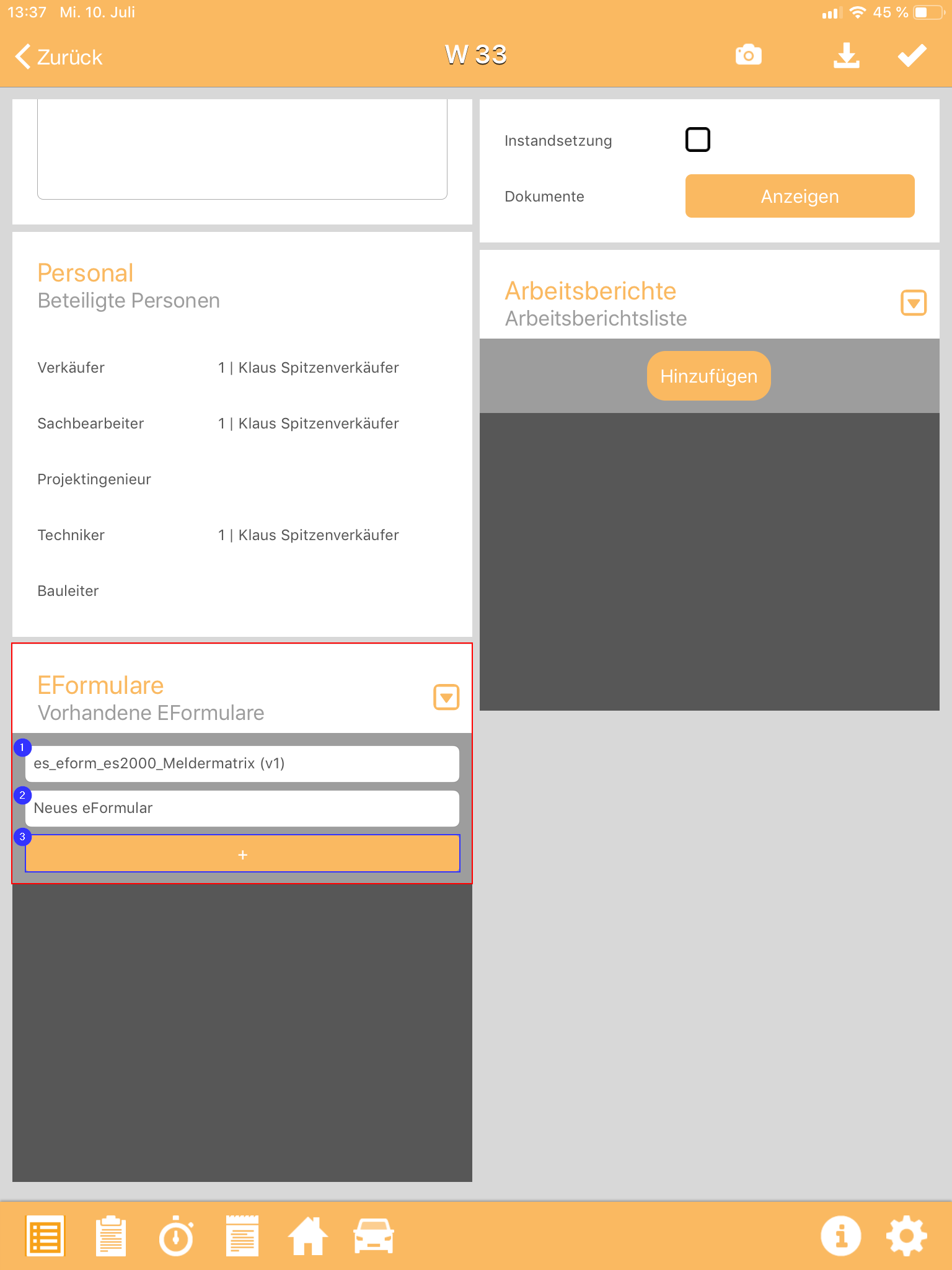

1. Öffnen Sie den Inspektionsauftrag zur Anlage

2. Wählen Sie im Bereich eFormulare das Meldermatrix eFormular aus

3. Tippen Sie auf die Option Neues eFormular



4. Tippen Sie auf die Schaltfläche zum Ausfüllen des eFormulars

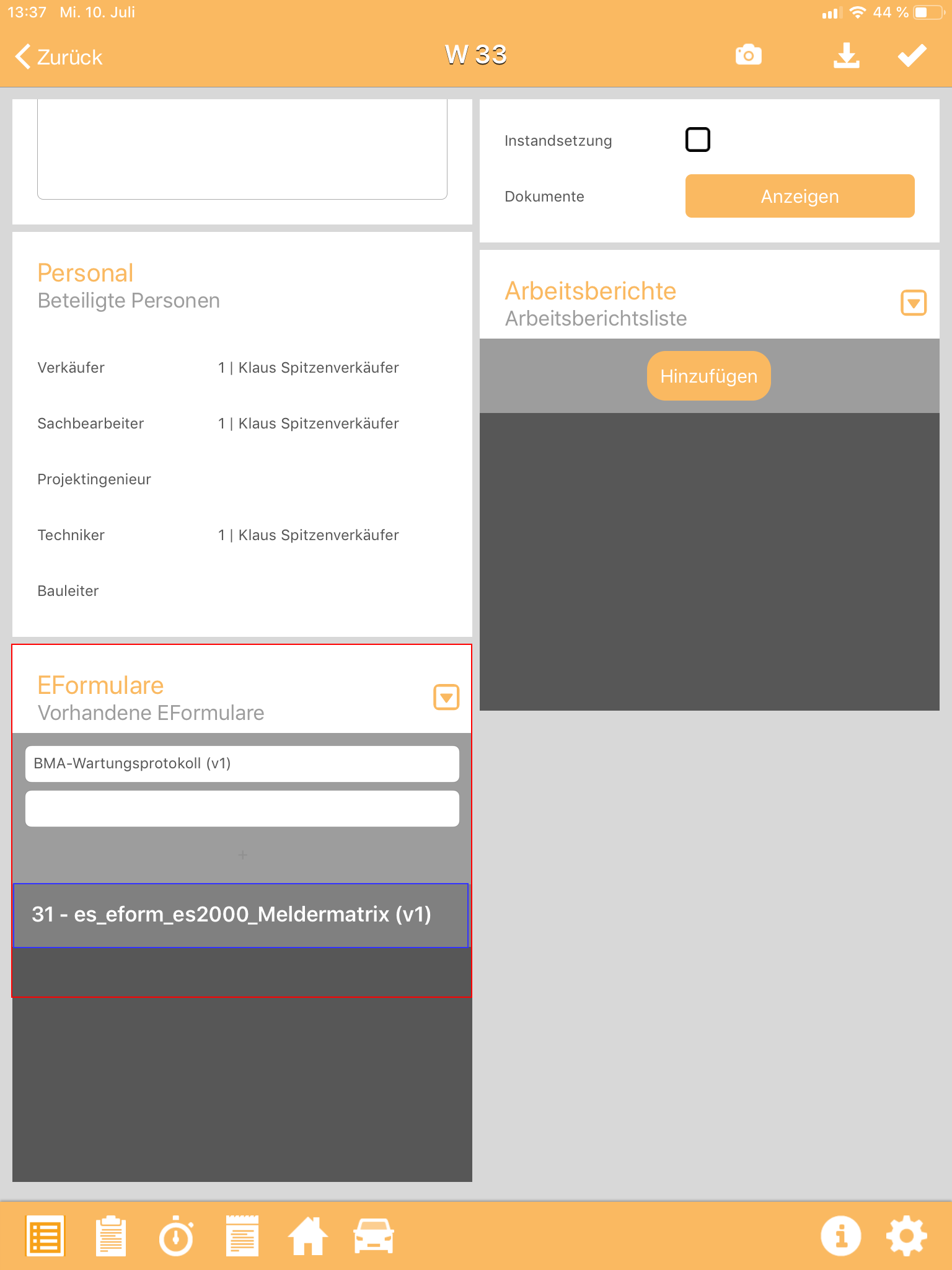

   Das Formular Meldermatrix für den jeweiligen Inspektionsauftrag wird erstellt und kann nun zum Ausfüllen ausgewählt werden.

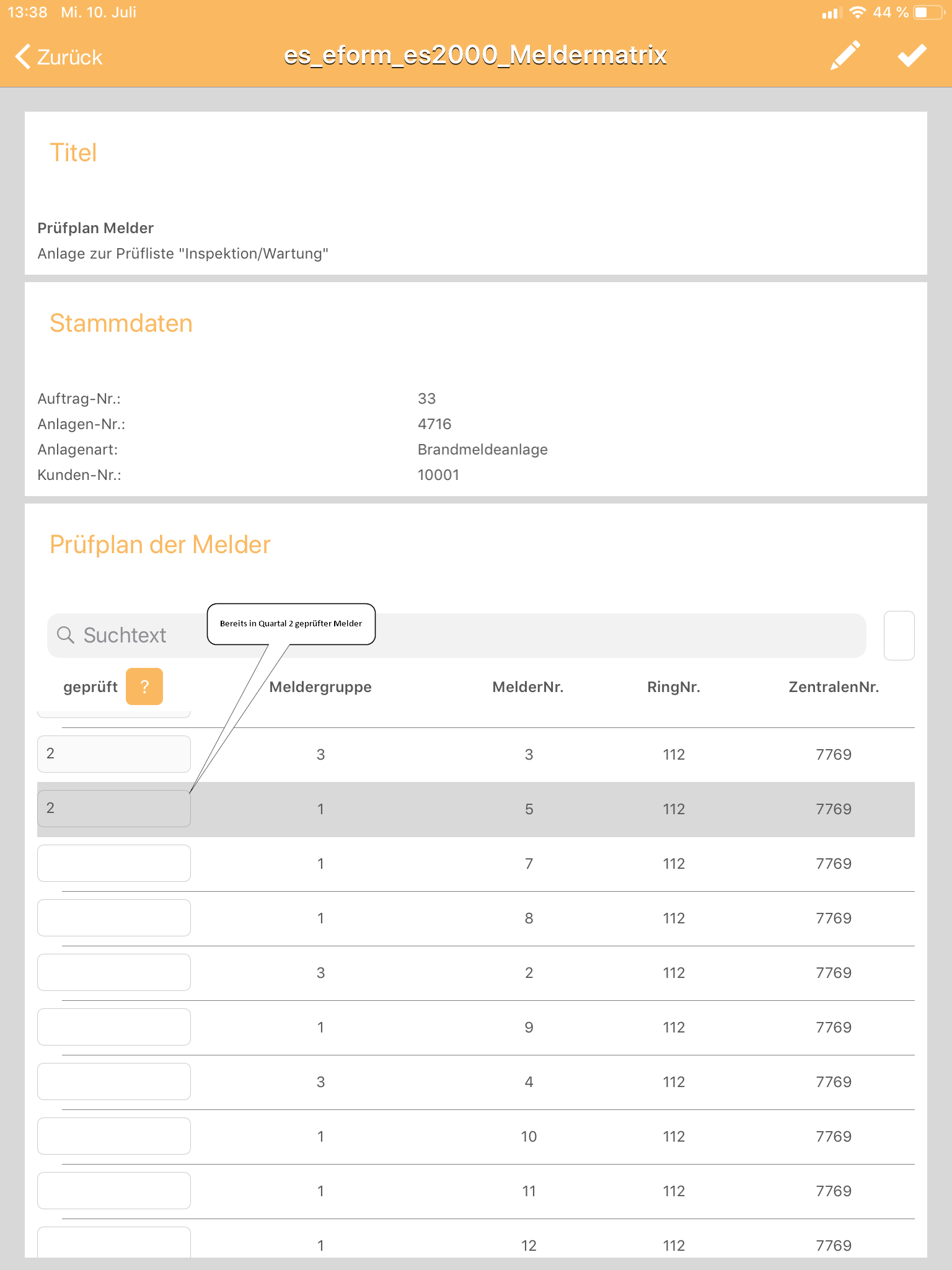

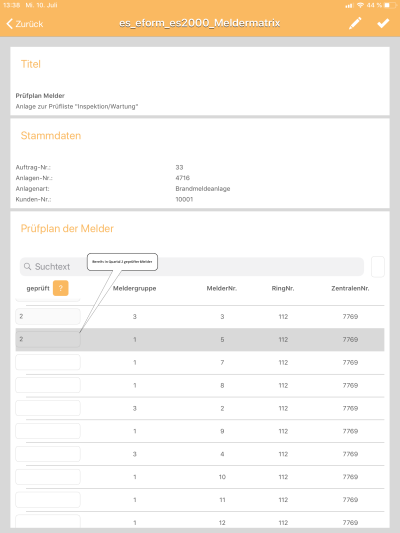

5. Es sind in diesem Fall bereits geprüfte Melder aus den vorherigen Inspektionen / Wartungen vorhanden, diese Einträge können nicht mehr bearbeitet werden.



   Weiter rechts befindet sich zu jedem Melder noch das Feld Bemerkung.

   Suchen

   Die Anzeige der Meldeliste kann gesucht werden, dazu tragen Sie unter Suchtext zum Beispiel die Meldernummer ein.

   Sortieren

   Für die Sortierung der Melderliste stehen unterschiedliche Sortierkriterien bereits, zum Beispiel die Sortierung nach Meldergruppe oder Ring.

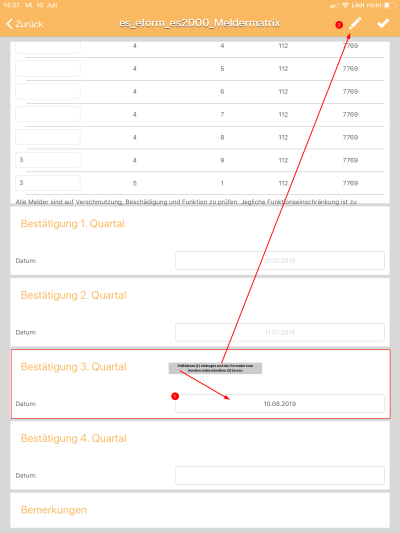

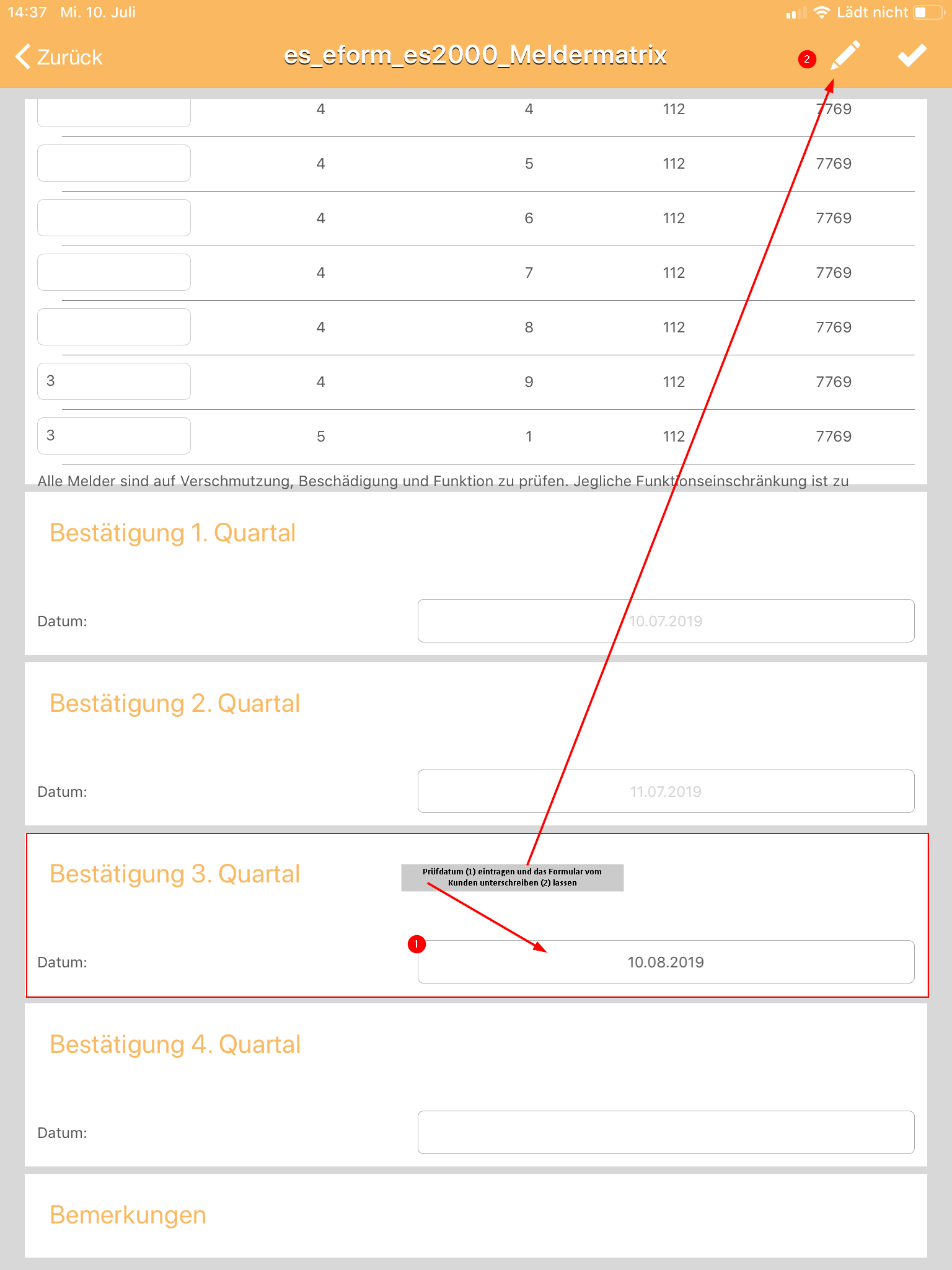

6. Nach dem die Prüfung abgeschlossen worden ist, tragen Sie das Prüfdatum ein.



7. Damit der Kunde das Prüfprotokoll unterschreiben kann, klicken Sie auf die Schaltfläche.

   Lassen den Kunden das Formular unterschreiben.

8. Nach der Unterschrift werden die Daten hochgeladen und das Prüfprotokoll wird als PDF in der Anlage gespeichert.





9. Das Prüfprotokoll kann dem Kunden zusammen mit dem Arbeitsbericht per E-Mail zugesendet werden.
